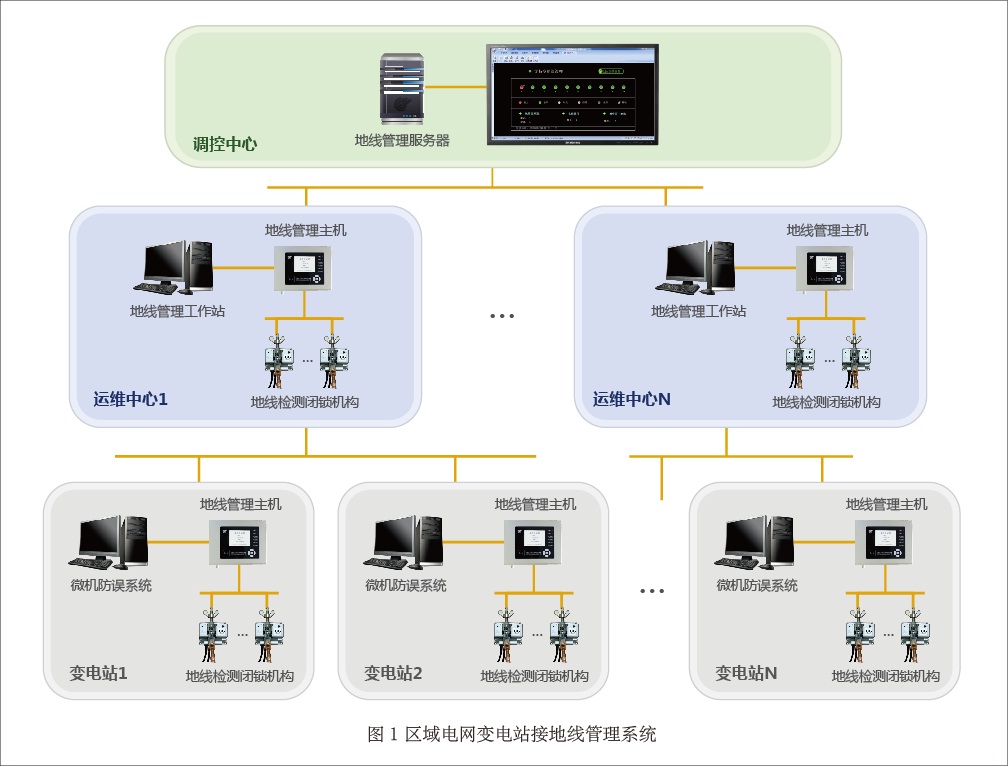

1）调控中心层
在调控中心层设置地线管理系统服务器和地线信息显示客户端，调控中心获取管辖区域内变电站全部临时接地线使用信息，为调控中心调控人员及监控人员提供接地线挂、拆信息参考。
地线管理系统服务器储存辖区变电站所有临时接地线管理数据，为所有地线管理工作站及信息显示客户端提供地线管理服务，实现对所有临时接地线数据的集中控制和统一管理。
调控中心地线信息显示客户端可采用计算机方式，也可采用大尺寸液晶显示屏方式，根据实际需要进行配置。
2）运维中心层
运维中心设置地线管理工作站和地线管理器。工作站实现下辖变电站内临时接地线的状态查询、统计，试验周期管理，历史记录查询，跟踪现场地线操作全过程等功能。增设地线管理装置实现运维中心公用地线管理的电子化和规范化。
电线管理装置由地线管理主机和地线检测闭锁机构组成，主要实现接地线在线识别及存放闭锁，支持微机防误系统接口。
3）变电站层
变电站内设置地线管理装置及无线地线装置，实现对临时接地线拿取、存放强制闭锁管理和地线挂接位置及状态的实时在线监测功能。
地线管理器除了实现对临时接地线的存放、拿取的解/闭锁管理外，还可接入微机防误系统，实现地线的拿取使用与倒闸操作票技术关联，与倒闸操作票无关的临时接地线拒绝解锁使用，从而从技术上规范变电站临时接地线的使用。
4）无线地线工作原理
装设接地线时，将无线地线挂到相应地线桩上，无线地线装置监测到地线桩信息后，通过无线网络向地线管理工作站发送地线身份信息和地线桩位置信息。拆除接地线时，地线管理工作站收到无线地线装置脱离地线桩信息，从而实现临时接地线挂接、拆除过程的在线实时跟踪。
系统功能
● 区域电网全局地线信息集中显示、统一管理
将区域电网各运维中心下属变电站临时接地线管理器接入到地线管理系统，实现全网信息共享、接地线实时状态集中显示。
● 支持大尺寸液晶屏显示
系统支持大尺寸液晶屏接入显示，可在调控中心、监控中心、运维中心等单位 设置大尺寸液晶屏，根据设置滚动显示地线的实时状态信息。
● 运维中心地线管理工作站
可在运维中心设置地线管理工作站，实现对本运维中心下属变电站内临时接地线的状态查询、统计，试验周期管理，历史记录查询，跟踪现场地线操作全过程等。

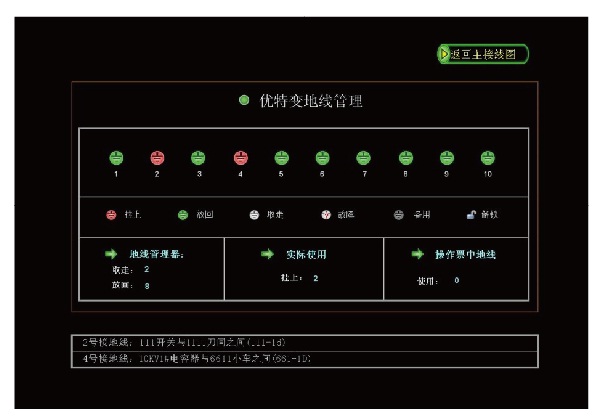

接地线状态信息包括：入库详细信息、接地线实际挂接位置及挂接状态信息、操作任务使用地线数量信息等，帮助运维中心更好地跟踪接地线使用情况及规范化管理。
● 临时接地线使用全过程规范化管理
在变电站加装地线管理装置和无线地线检测装置，通过对临时接地线的拿取使用授权管理和挂拆位置及状态实时在线监测功能，实现对临时接地线从拿取、挂接、拆除到放回全过程的规范管理。
● 地线挂接位置及状态实时采集
通过加装无线地线装置，实现变电站临时接地线挂接位置的实时采集和挂接状态的实时在线监测功能，有效防止临时接地线的误挂、漏拆情况的发生。
● 对公用地线的强制闭锁管理
在运维中心安装地线管理器，实现对操作队公用地线的强制闭锁，以及使用信息的记录管理。同时，在地线管理系统建立公用地线数据库，当公用地线挂接到任一变电站后，无线地线装置将地线身份及挂接位置信息实时上送地线管理系统，实时显示公用地线在下辖变电站的实时使用情况。
● 实时跟踪现场的地线挂接和拆除过程
地线管理系统通过地线管理器和实时无线网络，实现地线拿取、挂接、拆除及放回的全过程跟踪。
● 临时接地线生命周期管理
地线生命周期管理，试验到期提醒，报废到期提醒等智能管理。
● 微机防误系统接口
系统可在变电站单独设置工作站，也可利用防误接口与微机防误系统信息交互，通过微机防误系统实现对变电站临时接地线的规范管理和防误管理，并将地线信息上送到地线管理系统进行统一管理和显示。
● 功能扩展
系统支持输电线路和配网临时接地线管理系统的接入，真正实现区域电网临时接地线的整体管理，为调控一体化运行提供基础数据。
结束
随着国网公司“三集五大”的全面推进，“运维一体化，检修专业化”的“大检修”体系的完善，对接地线的集中管理和挂接、拆除全过程的实时跟踪已成为发展趋势。本系统基于区域电网接地线管理系统，不仅实现了变电站内临时接地线和运维中心公用地线的强制闭锁及规范化管理，还通过全网信息共享，使主管部门、各监控中心实时查询各变电站临时接地线的使用情况及闭锁情况，更好的掌握临时接地线从拿取、挂接、拆除及放回的全过程，进一步加强和完善了临时接地线的规范化管理。
